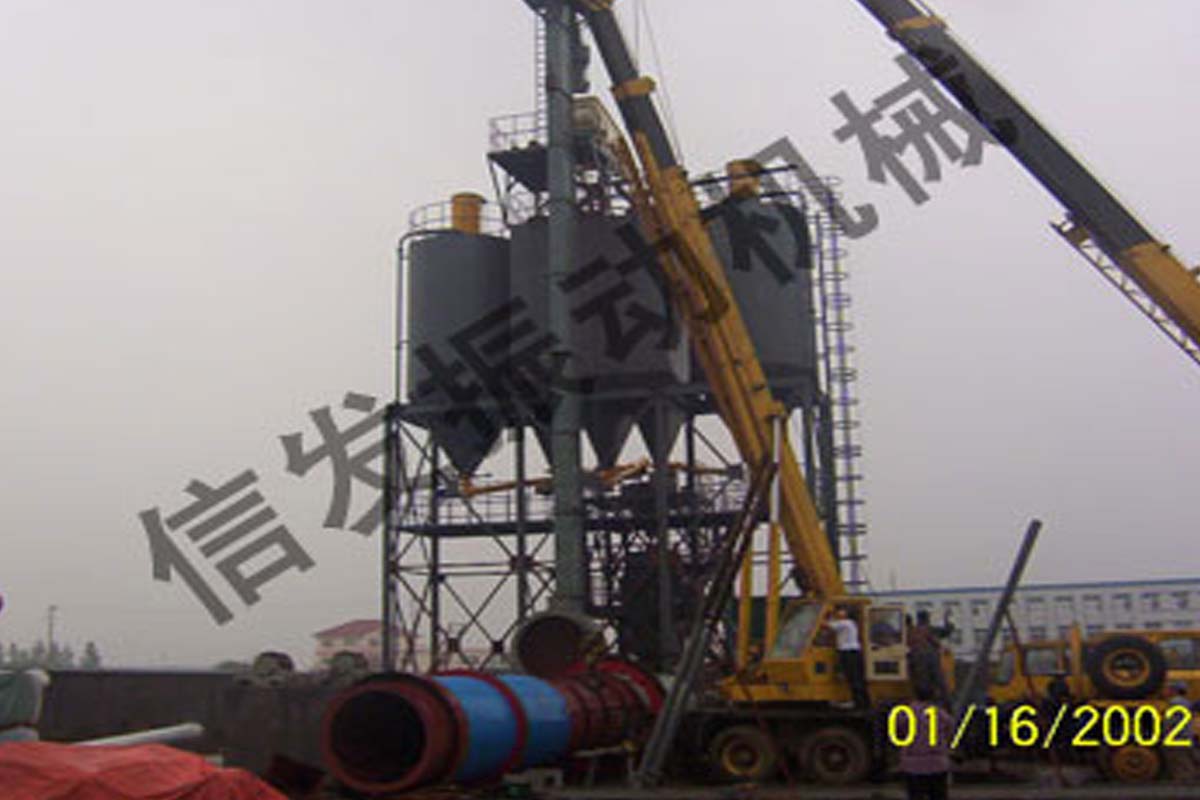

我公司生產的斗式提升機具有輸送量大，提升高度高，運行平穩可靠，壽命長顯著優點，本提升機適于輸送粉狀，粒狀及小塊狀的無磨琢性及磨琢性小的物料，如：煤、水泥、石塊、砂、粘土、礦石等，由于提升機的牽引機構是環行鏈條，因此允許輸送溫度較高的材料(物料溫度不超過250 ℃)。一般輸送高度可達40米。TG型可達80米。

      目前國內常用的斗式提升機均為垂直式，較新型，符合標準 TB3926-85的有TD型、TH型，它們的主要特征、用途及型號見表。

型式	TD型	TH型
結構特征	采用橡膠帶作牽引構件	采用鍛造的環形鏈條作為牽引構件
御載特征	采用離心式或混合式方式卸料	采用混合式或重力式方式卸料
適用輸送物料	松散密度ρ＜1.5t/m3的粉狀、粒狀、小塊狀的無磨琢、半磨琢性物料	松散密度ρ＜1.5t/m3的粉狀、粒狀、小塊狀的無磨琢、半磨琢性物料
適用溫度	被輸送物料溫度不得超過60℃，如采用耐熱橡膠帶時溫度不超過200℃	被輸送物料溫度不超過250℃
型號	TD100、TD160、TD250、TD315、TD400、TD500、TD630	TH315、TH400、T500、TH630、（TH800、TH1000）①
提升高度	約在4～40m范圍內	約在4.5～40m范圍內
輸送量	4～238m3/h	35～185m3/h



 ??斗式提升機技術性能

斗提機型號	TD100		TD160				TD250				TD315
料斗型式	Q	H	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd
輸送量，m3/h	4	7.6	9	16	16	27	20	36	38	59	28	50	42	67
料斗容積，L	0.15	0.3	0.49	0.9	1.2	1.9	1.12	2.24	3.0	4.6	1.95	3.55	3.75	5.8
料斗運行速度，m/s	1.4		1.4				1.6				1.6
滾筒轉速，r/min	67		67				61				61

斗提機型號	TD400				TD500				TD630
料斗型式	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd
輸送量，m3/h	40	76	68	110	63	116	96	154	-	142	148	238
料斗容積，L	3.1	5.6	5.9	9.4	4.84	9.0	9.3	14.9	-	14	14.6	23.5
料斗運行速度，m/s	1.8				1.8				2.0
滾筒轉速，r/min	55				55				48

斗提機型號		TD100	TD160	TD250	TD315	TD400	TD500	TD630
輪廓高度L		C+1100	C+1365	C+1535	C+1640	C+1790	C+1865	C+2045
整機結構	H	C-820	C-930	C-1250	C-1245	C-1500	C-1700	C-1730
	H4	600	700	800	850	950	900	1060
	S	200	250	250	250	250	250	315
料斗	t	200	350/280	450/360	500/400	560/480	625/500	710
	b	100	160	250	315	400	500	630
地腳孔	a3	200	250	300	300	400	400	380
	b3	310	400	538	648	768	900	1020
	n3	8	8	8	8	8	8	10
	d3	Φ18	Φ18	Φ18	Φ18	Φ22	Φ22	Φ30
上、下部機殼及外形輪廓	H3	970	1185	1320	1488	1500	1655	1750
	H6	1210	1500	1800	1800	2000	2300	2500
	A2	692	985	1175	1200	1350	1410	1590
	A6	776	996	1266	1266	1558	1610	1890
	A7	1050	1235	1600	1700	1980	2200	2500
	B2	220	295	394	440	535	605	660
	B4	370	461	596	706	828	980	1110
	B5	330	475	610	710	835	1000	1110
中部機殼	A4	776	982	1152	1254	1548	1570	1850
	A5	805	1021	1302	1400	1580	1630	1910
	B3	390	525	682	794	920	1040	1160
卸料口	H1	520	630	750	795	850	1000	1200
	A3	438	548	713	763	824	885	1045
	a1	334	365	600	560	670	700	700
	a2	120	150	200	230	295	355	300
	a3	390	431	676	638	758	880	800
	b1	224	315	450	560	670	780	900
	b2	95	150	200	230	295	300	280
	b3	280	381	526	638	758	800	1000
	n1	12	12	12	12	12	12	14
	d1	Φ12	Φ12	Φ12	Φ12	Φ14	Φ18	Φ18
進料口	H5	900	1320	1320	1320	1600	1600	1885
	a4	280	355	355	400	450	500	560
	a5	80	58	58	80	100	65	85
	a6	100	150	150	160	175	210	160
	a7	19	45	45	38	40	40	30
	b4	220	320	320	400	450	500	630
	b5	100	155	155	160	215	220	160
	b6	250	370	370	460	510	550	700
	n2	9	9	9	9	9	9	12
	d2	Φ10	Φ12	Φ12	Φ12	Φ14	Φ14	Φ14

斗提機型號		TD100	TD160	TD250	TD315	TD400	TD500	TD630
輪廓高度L		C+1100	C+1365	C+1535	C+1640	C+1790	C+1865	C+2045
整機結構	H	C-820	C-930	C-1250	C-1245	C-1500	C-1700	C-1730
	H4	600	700	800	850	950	900	1060
	S	200	250	250	250	250	250	315
料斗	t	200	350/280	450/360	500/400	560/480	625/500	710
	b	100	160	250	315	400	500	630
地腳孔	a3	200	250	300	300	400	400	380
	b3	310	400	538	648	768	900	1020
	n3	8	8	8	8	8	8	10
	d3	Φ18	Φ18	Φ18	Φ18	Φ22	Φ22	Φ30
上、下部機殼及外形輪廓	H3	970	1185	1320	1488	1500	1655	1750
	H6	1210	1500	1800	1800	2000	2300	2500
	A2	692	985	1175	1200	1350	1410	1590
	A6	776	996	1266	1266	1558	1610	1890
	A7	1050	1235	1600	1700	1980	2200	2500
	B2	220	295	394	440	535	605	660
	B4	370	461	596	706	828	980	1110
	B5	330	475	610	710	835	1000	1110
中部機殼	A4	776	982	1152	1254	1548	1570	1850
	A5	805	1021	1302	1400	1580	1630	1910
	B3	390	525	682	794	920	1040	1160
卸料口	H1	520	630	750	795	850	1000	1200
	A3	438	548	713	763	824	885	1045
	a1	334	365	600	560	670	700	700
	a2	120	150	200	230	295	355	300
	a3	390	431	676	638	758	880	800
	b1	224	315	450	560	670	780	900
	b2	95	150	200	230	295	300	280
	b3	280	381	526	638	758	800	1000
	n1	12	12	12	12	12	12	14
	d1	Φ12	Φ12	Φ12	Φ12	Φ14	Φ18	Φ18
進料口	H5	900	1320	1320	1320	1600	1600	1885
	a4	280	355	355	400	450	500	560
	a5	80	58	58	80	100	65	85
	a6	100	150	150	160	175	210	160
	a7	19	45	45	38	40	40	30
	b4	220	320	320	400	450	500	630
	b5	100	155	155	160	215	220	160
	b6	250	370	370	460	510	550	700
	n2	9	9	9	9	9	9	12
	d2	Φ10	Φ12	Φ12	Φ12	Φ14	Φ14	Φ14

斗提機型號	傳動裝置代號	電動機		ZQ減速器型號		重量kg
		型號	功率，KW	右裝傳動裝置	左裝傳動裝置
TD100	C1	Y100L-6	1.5	ZQ25-16-IIIZ	ZQ25-16-IVZ	230
	C2	Y112M-6	2.2			240
TD160	C1	Y132S-6	3	ZQ35-12.5-IIIZ	ZQ35-12.5-IVZ	472
	C2	Y132M1-6	4			490
	C3	Y132M2-6	5.5	ZQ40-12.5-IIIZ	ZQ40-12.5-IVZ	563
	C4	Y160M-6	7.5			621
TD250	C1	Y132M2-6	5.5	ZQ40-16-IIIZ	ZQ40-16-IVZ	576
	C2	Y160M-6	7.5			616
	C3	Y160L-6	11	ZQ50-16-IIIZ	ZQ50-16-IVZ	838
	C4	Y180L-6	15			903
TD315	C1	Y160M-6	7.5	ZQ40-16-IIIZ	ZQ40-16-IVZ	645
	C2	Y160M-4	11	ZQ50-20-VIZ	ZQ50-20-VZ	855
	C3	Y160L-4	15			883
TD400	C1	Y180L-6	15	ZQ50-16-IIIZ	ZQ50-16-IVZ	936
	C2	Y200L1-6	18.5	ZQ65-16-VIZ	ZQ65-16-VZ	1687
	C3	Y200L2-6	22			1702
	C4	Y225M-6	30			1787
TD500	C1	Y180L-6	15	ZQ50-16-IIIZ	ZQ50-16-IVZ	1724
	C2	Y200L1-6	18.5	ZQ65-16-VIZ	ZQ65-16-VZ	1760
	C3	Y200L2-6	22			1775
	C4	Y225M-6	30			1810
TD630	C1	Y200L2-6	2	ZQ65-20-VIZ	ZQ65-20-VZ	1876
	C2	T225M-6	30			1952

斗提機型號	傳動裝置尺寸（配置ZQ型減速器）
	制法	H2	A8	B6	B7	A1	B2
TD100	C1	165	620	504.5	315	900	624.5
	C2		619		322
TD160	C1	290	868	674	405	1245	914
	C2				424
	C3	340	918	729	434
	C4				469
TD250	C1	340	898.5	819	434	1273	1021
	C2				480
	C3	410	924	839	566	1295	1055
	C4				591.5
TD315	C1	335	828	918	497	1290	1147
	C2	405	925	938	558	1420	1300
	C3		1050		563
	C4
TD400	C1	405	1045	1041.5	592	1600	1443
	C2	445	1156	1148.5	745		2155
	C3
	C4		1106		752
TD500	C1	445	1252.5	1120	720.5	1640	1705
	C2			1224	745.5
	C3
	C4				764.5
TD630	C1	450	1106	1318	764.5	1725	1765
	C2		1206		786

??TH型斗提機外形及安裝尺寸



斗提機型號	驅動裝置	電動機		減速器型號	相關尺寸，mm			重量kg
		型號	功率KW		A1	B1	H2
TH160	Y2Y112	Y100L1-4	2.2	ZLY112-11.2-I(S)/II(N)	728	815	205	89
	Y3Y112	Y100L2-4	3					96
	Y4Y112	Y112M-4	4					104
	Y5Y112	Y132S-4	5.5					130
	Y7Y125	Y132M-4	7.5	ZLY125-11.2-I(S)/II(N)			220	153
TH200	Y3Y112	Y100L2-4	3	ZLY112-12.5I(S)/II(N)	734	960	205	112
	Y4Y112	Y112M-4	4					127
	Y5Y112	Y132S-4	5.5					154
	Y7Y125	Y132M-4	7.5	ZLY125-12.5-I(S)/II(N)			220	163
	Y11Y140	Y160M-4	11	ZLY140-12.5-I(S)/II(N)			260	235
TH250	Y4Y112	Y112M-4	4	ZLY112-18-I(S)/II(N)	698	1023	205	184
	Y5Y125	Y132S-4	5.5	ZLY125-18-I(S)/II(N)			220	195
	Y7Y140	Y132M-4	7.5	ZLY140-18-I(S)/II(N)			260	278
	Y11Y160	Y160M-4	11	ZLY160-18-I(S)/II(N)			280	360
	Y15Y180	Y160L-4	15	ZLY180-18-I(S)/II(N)			320	416
TH315	Y5Y125	Y132S-4	5.5	ZLY125-20-I(S)/II(N)	718	1025	220	205
	Y7Y140	Y132M-4	7.5	ZLY140-20-I(S)/II(N)			260	310
	Y11Y160	Y160M-4	11	ZLY160-20-I(S)/II(N)			280	380
	Y15Y180	Y160L-4	15	ZLY180-20-I(S)/II(N)	720	1156	320	536
	Y18Y180	Y180M-4	18.5					564
TH400	Y7Y140	Y132M-4	7.5	ZLY140-20-I(S)/II(N)	854	1318	260	520
	Y11Y160	Y160M-4	11	ZLY160-20-I(S)/II(N)			280	575
	Y15Y180	Y160L-4	15	ZLY180-20-I(S)/II(N)			320	672
	Y18Y180	Y180M-4	18.5					690
	Y22Y200	Y180L-4	22	ZLY200-20-I(S)/II(N)			345	827
TH500	Y11Y160	Y160M-4	11	ZLY160-20-I(S)/II(N)	1042	1394	280	658
	Y15Y180	Y160L-4	15	ZLY180-20-I(S)/II(N)			320	708
	Y18Y180	Y180M-4	18.5					830
	Y22Y200	Y180L-4	22	ZLY200-20-I(S)/II(N)			345	858
	Y30Y224	Y200L-4	30	ZLY224-20-I(S)/II(N)			370	946
TH630	Y18Y200	Y180M-4	18.5	ZSY200-22.4-I(S)/II(N)	1042	1589	345	1098
	Y22Y200	Y180L-4	22	ZSY224-22.4-I(S)/II(N)				1157
	Y30Y224	Y200L-4	30				370	1206
	Y37Y250	Y225S-4	37	ZSY224-22.4-I(S)/II(N)			400	1434
	Y45Y250	Y225M-4	45					1578
TH800	Y30Y224	Y200L-4	30	ZSY224-28-I(S)/II(N)	1178	1904	370	1556
	Y37Y250	Y225S-4	37	ZSY250-28-I(S)/II(N)			400	1784
	Y45Y280	Y225M-4	45	ZSY250-28-I(S)/II(N)			455	1928
	Y55Y315	Y250M-4	55	ZSY315-28-I(S)/II(N)			495	2184
	Y75Y335	Y280S-4	75	ZSY355-28-I(S)/II(N)			540	2724
TH1000	Y37Y280	Y225S-4	37	ZSY280-31.5-I(S)/II(N)			455	2184
	Y45Y315	Y225M-4	45	ZSY315-31.5-I(S)/II(N)			495	2578
	Y55Y355	Y250M-4	55	ZSY355-31.5-I(S)/II(N)			540	3124
	Y75Y355	Y280S-4	75					3450
	Y90Y400	Y280M-4	90	ZSY400-31.5-I(S)/II(N)			590	4039
TH1250	Y55Y355	Y250M-4	55	ZSY355-31.5-I(S)/II(N)	1285	2345	540	3689
	Y75Y355	Y280S-4	75					4015
	Y90Y400	Y280M-4	90	ZSY400-31.5-I(S)/II(N)			590	4604
	Y110Y400	Y315S-4	110					4689
	Y132Y450	Y315M1-4	132	ZSY450-31.5-I(S)/II(N)			640	5716
